1   产品简介

S-CBLog存储式固井质量评价测井系统是一套钻杆输送的测井系统，由下井仪器、地面硬件、数据采集系统及数据处理系统组成。

该系统主要用于采用电缆工艺难以完成的大斜度井、水平井和井眼条件复杂井的声幅-变密度测井施工。

  2   配套设备

1. 下井仪器

由钻杆-仪器连接短节、电池和中央控制短节、自然伽马-套管接箍测井仪、数字声波幅度和变密度测井仪组成，完成测井数据的采集和存储等工作。

2. 地面硬件

由防爆箱、钩载压力传感器、深度传感器、钻台阅读器等组成，完成钻杆状态和深度等信息的采集工作。

  3   数据采集

1. DTS数据采集

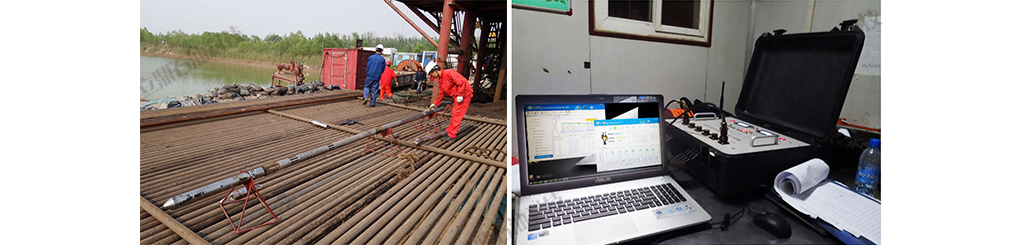

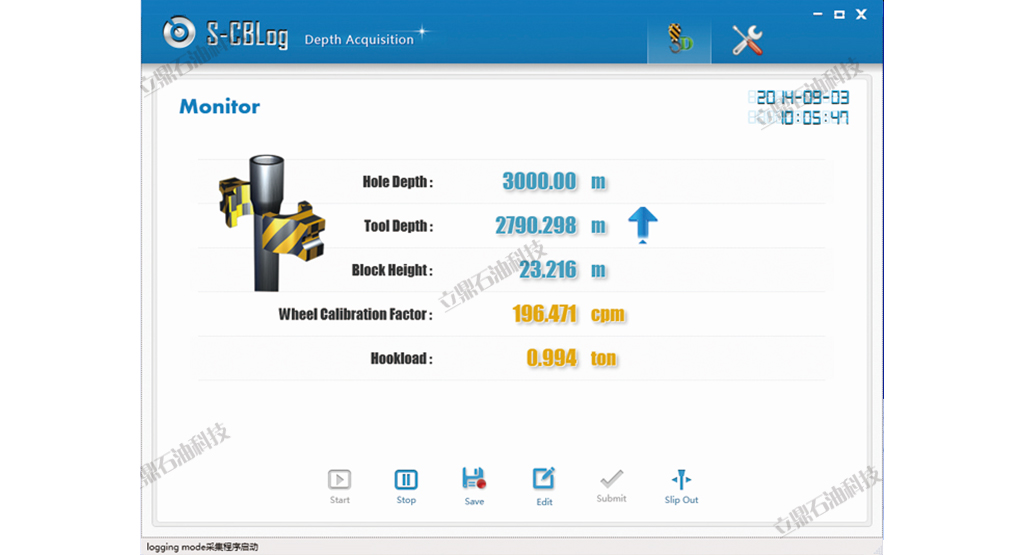

从“深度数据采集下位机”里采集钩载传感器和深度传感器信号，并实时记录和存储，形成“钻具状态-时间关系”数据文件（DTS文件）。

2. HTS数据采集

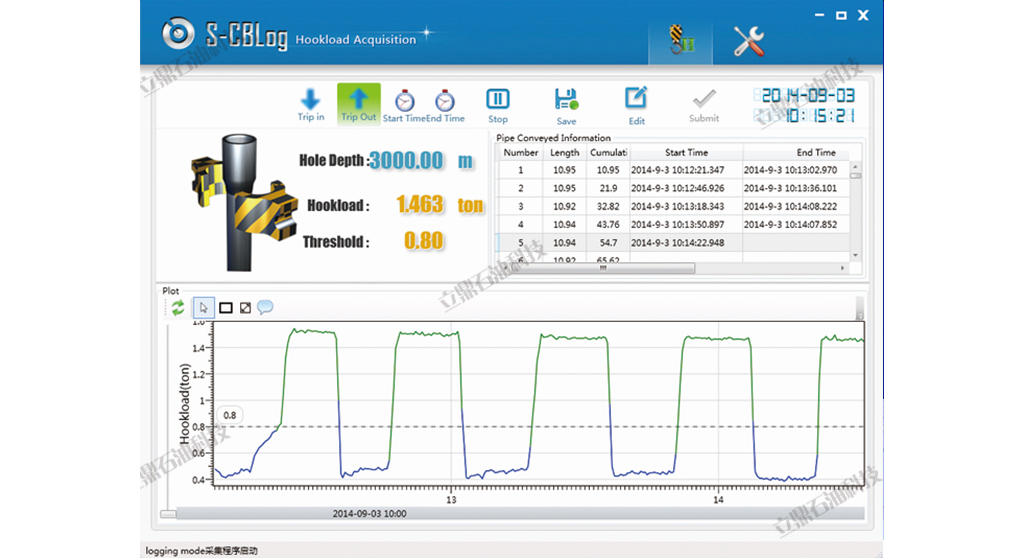

对于不能使用深度编码器的施工，结合油管数据，实时记录钩载信息及上提每根油管的起始时间和结束时间，最终形成“游车钩载状态-时间关系”数据文件（HTS文件）。

  4   数据处理

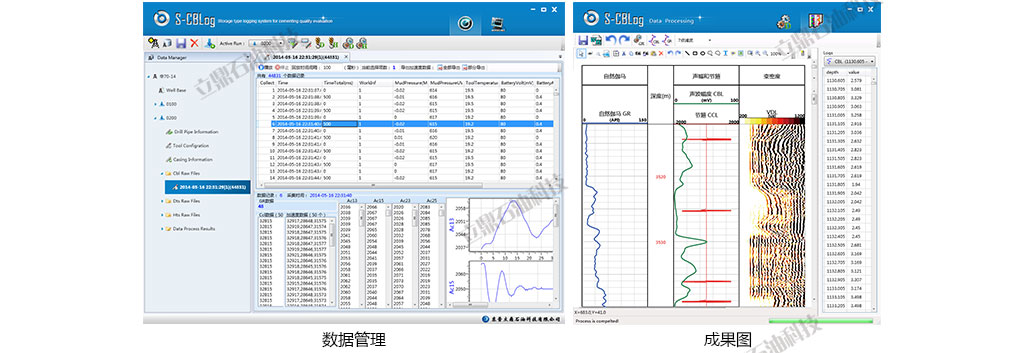

1. 数据管理器

采用数据库的形式有效管理整个系统所涉及到的各种数据；

利用绘图模块对不同的数据进行绘图显示。

2. 数据处理

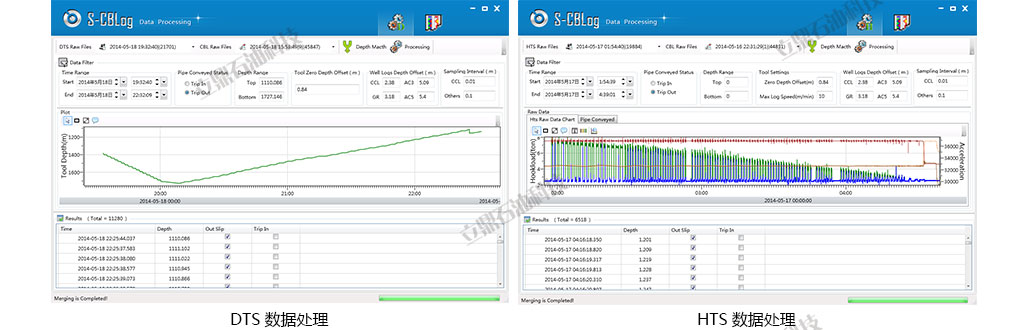

时间-深度匹配：将下井仪器测量的测井数据与地面记录的DTS数据或HTS数据进行时间-深度匹配，形成包括深度、时间、钻具状态和曲线数值等信息的测井数据；

数据处理：剔除坐卡等无效状态的测井数据，得到以深度为索引的测井工程数据；

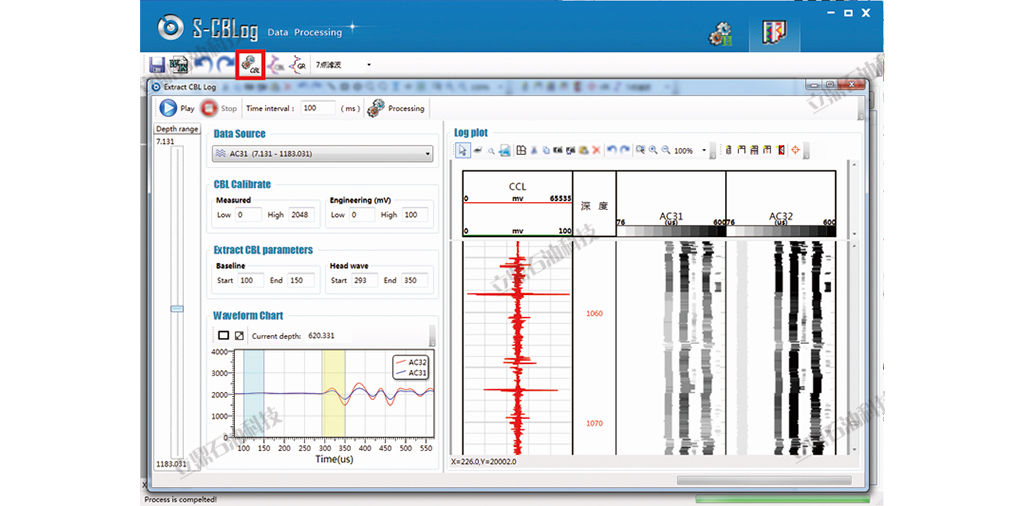

CBL计算：采用首波幅度分析方法，提取CBL声波幅度曲线；

滤波处理：对GR、CBL曲线进行滤波处理。
